针梭两用铺布机(伺服型)

型号:

ES-960


概要

1、最新一代三菱MELSEC iQ-F系列FX5U可编程控制器,架构更简单,性能全面提升; 2、配备具有大数据处理能力的多功能智能操作屏; 3、更加简单清晰、易操作人机用户交互界面; 4、主机行走,送料双伺服同步控制,送料更加高效、平稳、精准; 5、可选移动端、网页端设备数据、铺布数据在线监控; 6、可选自动张力铺布功能。 7、广泛应用于李尔、江森等国际尖端汽车内饰制造企业。

咨询电话:+86-574-8659 2988

免费热线: 400-860-2988
邮箱:        sales@eastmancuts.cn

关键词:

客户留言

详细介绍


适合众多产业用纺织材料的切割、打孔、绘图等作业。可以非常有效、简便裁割布料、复合材料、皮革、帆布、玻璃纤维、碳纤维、泡沫塑料、工业面料等,广泛应用于航空、航海、汽车、滑板、家具、军事、体育用品、帐篷、产业用纺织品等领域。

新一代Raptor多层自动裁剪系统iE系列,集成边走边裁技术,有效减少裁剪时间和简化操作过程,实现产能扩大化。通过更强的吸风效率,更快的裁剪速度,大幅提升裁剪产能,节省客户生产运行成本。

新刀智能 IntelliCut®先进技术算法,有效保证裁片上下尺寸的一致性和对称性,保证产品的裁剪品质。零间隙裁剪,有效提升面料使用率。内嵌硬件运行时间监控功能,智能提醒预防性维护,预防性零件更换,保障裁剪机始终处于良好工作状态,可靠满足长时间高负荷运转之需求。

全钢一体式机床体,稳固扎实,运行平稳;简化客户安装工序,缩短安装调试时间。关键部件采用全德系零部件,高端配置,稳定性好,经久耐用。

双伺服针梭两用型&梭织专用型拉布机

DUO SERVO CONTROLLED SPREADING MACHINE



特性 FEATURES

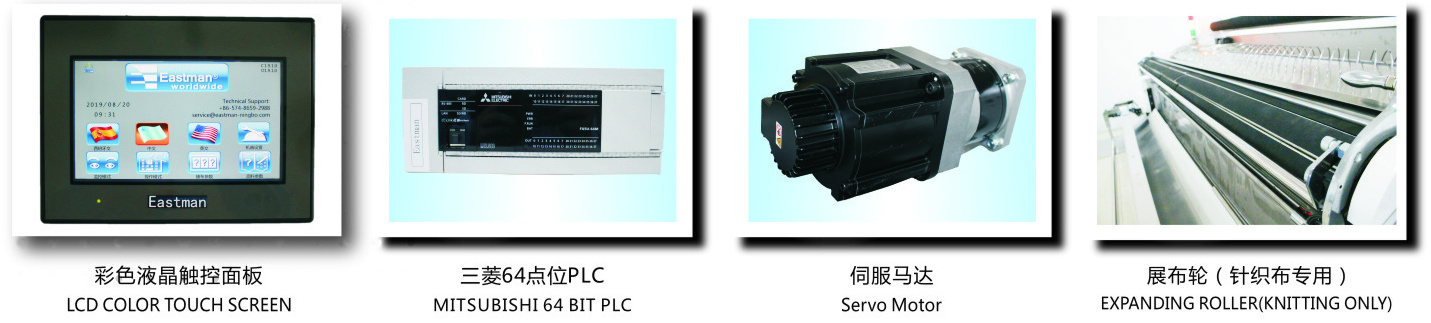

1、最新一代三菱MELSEC iQ-F系列FX5U可编程控制器,架构更简单,性能全面提升。
2、配备具有大数据处理能力的多功能智能操作屏。
3、更加简单清晰、易操作人机用户交互界面。
4、主机行走,送料双伺服同步控制,送料更加高效、平稳、精准。
5、可选移动端、网页端设备数据、铺布数据在线监控。
6、可选自动张力铺布功能。

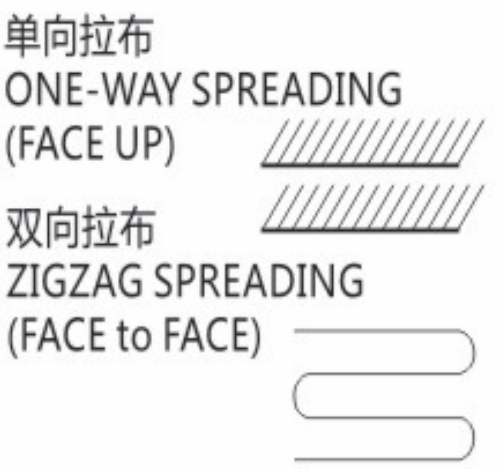

拉布方式 SPREADING METHODS 规格参数 TECHNICAL DATA

机型

Model

最大铺布宽度

Max Spreading Width

桌板宽度(含包边)

Table Width includng Angle

净重/毛重

N.W/G.W

包装尺寸(L*W*H)

Packing size

电源

Power

ES-960 & 980/6' 1600mm/64in 1838mm/72in 400/530kg 2540*1970*1215mm 1.5KW/220V/1P
ES-960 & 980/7' 1900mm/76in 2138mm/84in 450/590kg 2840*1970*1215mm
ES-960 & 980/8' 2200mm/88in 2438mm/96in 500/650kg 3140*1970*1215mm



注:更多尺寸可选。产品设计如有变化,恕不另行通知。请咨询伊士曼。

Note: More machine size are availanle. Designs are subject to change without prior to notice. Please check with Eastman.





主要参数 MAIN PARAMETERS

·拉布速度 Max.Spreadig Speed Appr. 97m/minn
·拉布高度 Max.Spreadig Height 20cm
·通过高度 Max.Pass Thru Height 23cm
·长度方向精度 Accuracy in Length ±3mm
·对边精度 Accuracy of Edge Alignment ±2mm
·料卷直径 Roll Diameter Up to 50cm
·承重能力 Weight Capacity Up to 150kg





可选配置 AVAILABLE CONFIGURATIONS

·电眼对边装置 ·Auto Edge Alignment
·自动升降装置 ·Auto Up & Down Control
·自动夹具装置 ·Two Carchers For ZIG-ZAG Spreading
·自动切断装置 ·Auto Cutting Control
·紧急停止装置 ·Emergency Stop Control
·自动送料装置 ·Auto Material Feeding
·可折叠载人站台装置 ·Foldable Operation Platform
·动力布斗装置 ·Power Cradle
·防静电装置 ·Static Eliminator
·卷边面料拨布装置 ·Fabric Anti-curl Device
·电眼防撞安全装置 ·Opto-sensor Safty Device
·木制或金属匹布板 ·Wooden or Aluminum Honeycomb Flat Board
·物联网、MES数据接口装置 ·IoT and MES System Interface

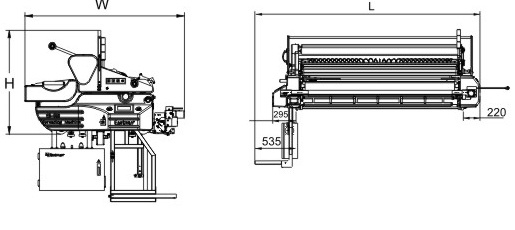

SIZE 6‘ 7’ 8‘
L 2568 2868 3168
W 1710 1710 1710
H 1160 1160 1160
