圆筒布专用铺布机

型号:

ES-550(T)


概要

为圆筒布制衣专门设计的圆筒布自动铺布机,结构紧凑,伺服控制送布,高速铺布品质稳定,产量高。定制加高型,承载重型可选,全系列尺寸撑布架可选 ...

铺布机

圆筒

咨询电话:+86-574-8659 2988

免费热线: 400-860-2988
邮箱:        sales@eastmancuts.cn

关键词:

铺布机

圆筒

客户留言

详细介绍


适合众多产业用纺织材料的切割、打孔、绘图等作业。可以非常有效、简便裁割布料、复合材料、皮革、帆布、玻璃纤维、碳纤维、泡沫塑料、工业面料等,广泛应用于航空、航海、汽车、滑板、家具、军事、体育用品、帐篷、产业用纺织品等领域。

新一代Raptor多层自动裁剪系统iE系列,集成边走边裁技术,有效减少裁剪时间和简化操作过程,实现产能扩大化。通过更强的吸风效率,更快的裁剪速度,大幅提升裁剪产能,节省客户生产运行成本。

新刀智能 IntelliCut®先进技术算法,有效保证裁片上下尺寸的一致性和对称性,保证产品的裁剪品质。零间隙裁剪,有效提升面料使用率。内嵌硬件运行时间监控功能,智能提醒预防性维护,预防性零件更换,保障裁剪机始终处于良好工作状态,可靠满足长时间高负荷运转之需求。

全钢一体式机床体,稳固扎实,运行平稳;简化客户安装工序,缩短安装调试时间。关键部件采用全德系零部件,高端配置,稳定性好,经久耐用。

全自动圆筒布专用型铺布机
AUTOMATIC FABRIC TUBULAR SPREADING MACHINE



为圆筒布制衣专门设计的圆筒布自动铺布机,结构紧凑,伺服控制送布,高速铺布品质稳定,产量高。

全系列尺寸撑布架可选,客户可定制机型。

Dedicated for Tubular fabric spreading.

Compact design, servo controlled feeding enables high speed and stable spreading performance.

Various size of feeding guides available. Custom made available.

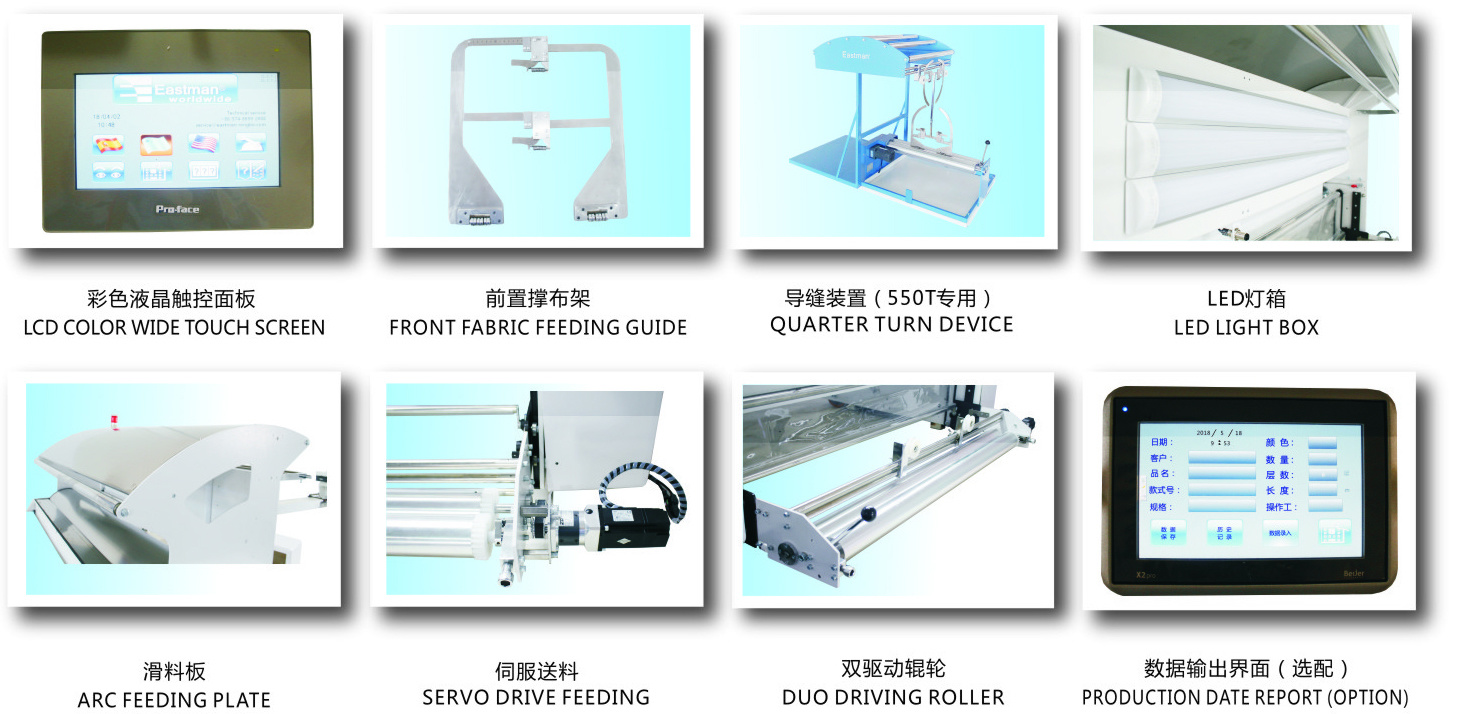

特性:

  • 国际品牌高性能64点位“三菱" PLC,功能强大,性能稳定可靠,内置记忆单元,消除外置记忆卡松动隐患;
  • 原装进口西门子OEM主行走马达,澎湃动力,稳定可靠;
  • 7英寸彩色IoT宽屏触摸屏,手机触控式按钮图标,触控灵敏,直观明了,简单易学。可快捷设定铺布长度、层数、速度、面料松紧等。
  • 内置多国语言,满足不同区域需求;
  • 伺服控制送料系统,响应快,送布精准,且易损件少;
  • 单人即可操作,操控方便,铺布效率高;
  • 多段铺布,满足圆筒布铺布特殊需求;
  • 9档铺布速度可选,铺布速度高达97米/分钟;
  • 铺布张力数控可调,触摸屏按钮操作,便捷直观,精准控制铺布效果;
  • 面料检测功能,无布时自动停机报警,并自动返回至上布点;
  • 设备故障诊断功能。故障信息人机界面实时动态显示,输入输出状态表有效帮助定位故障点;
  • 链式主传动结构,强度高,驱动力大,使用寿命长;
  • 三组可调节高亮度照明灯箱,方便随时检测面料瑕疵;
  • 可拆卸倒缝装置,方便生产切换;
  • 可选配IoT远程数据报告装置,具体何种方案和伊士曼联系。







拉布方式

SPREADING MODE

规格 TECHNICAL DATA

机型

Model

最大铺布宽度

Max Spreading Width

最大倒缝宽度

Quarter Turn Width

桌板宽度

Table Width

净重/毛重

N.W/G.W

包装尺寸(L*W*H)

Packing Size

电源
Power
ES-550/4' 889mm/35in. N/A 1200mm /47in. 200kg/320kg 1800*1600*1350mm 1.2KW/220V/1P
ES-550/5' 1190mm/47in. N/A 1500mm /59in. 240kg/360kg 2100*1600*1350mm
ES-550T/4' 889mm/35in. 680mm/27in. 1200mm /47in. 260kg/380kg 2650*1850*1350mm 1.3KW/220V/1P
ES-550T/5' 1190mm/47in. 680mm/27in. 1500mm /59in. 300kg/420kg 2950*1850*1350mm




主要参数 MAIN PARAMETERS

最大铺布速度 Max. Spreading Speed      Appr. 97m/min              撑布架尺寸 FRONT FEEDING GUIDE SIZE 倒缝架尺寸 BACK QUARTER TURN GUIDE SIZE
最大铺布高度 Max. Spreading Heigh 20cm  19cm-28cm 26cm-35cm
最大通过高度 Max. Pass Thru Height 23cm 28cm-42cm 35cm-52cm
长度方向精度 Accuracy in Length ±5mm 40cm- 62cm 52cm-68cm
承重 Weight Capacity Up to 80Kg 58cm-100cm
  可定制尺寸 Custom size available








        单位:mm
SIZE ES-550/4' ES-550/5' ES-550T/4' ES-550T/5'
   L    1700 2000 1926 2226
   W    1727 1727 1727 1727
   H    1000 1000 1000 1000
