履带式自动裁剪机

型号:

Eagle C135


概要

伊士曼Eagle履带式自动裁剪系统是一款高速、单层或低层数控自动裁剪系统。实际稳定裁剪速度高达1.5m/s,可24小时/天,7天/周无速度、精度损失高速运行;适合众多工业用纺织材料和复合材料的裁剪、打孔、标识等作业。如PVC、尼龙面料、乙烯基面料、帆布、膜材、玻璃纤维、碳纤维、预浸料等,广泛运用于航空航天、航海、风能发电、汽车内饰、家具、军事、帐篷膜结构和充气产品等领域。

自动裁床

自动裁剪

工业材料

复合材料

风电玻纤

咨询电话:+86-574-8659 2988

免费热线: 400-860-2988
邮箱:        sales@eastmancuts.cn

关键词:

自动裁床

自动裁剪

工业材料

复合材料

风电玻纤

客户留言

详细介绍


适合众多产业用纺织材料的切割、打孔、绘图等作业。可以非常有效、简便裁割布料、复合材料、皮革、帆布、玻璃纤维、碳纤维、泡沫塑料、工业面料等,广泛应用于航空、航海、汽车、滑板、家具、军事、体育用品、帐篷、产业用纺织品等领域。

新一代Raptor多层自动裁剪系统iE系列,集成边走边裁技术,有效减少裁剪时间和简化操作过程,实现产能扩大化。通过更强的吸风效率,更快的裁剪速度,大幅提升裁剪产能,节省客户生产运行成本。

新刀智能 IntelliCut®先进技术算法,有效保证裁片上下尺寸的一致性和对称性,保证产品的裁剪品质。零间隙裁剪,有效提升面料使用率。内嵌硬件运行时间监控功能,智能提醒预防性维护,预防性零件更换,保障裁剪机始终处于良好工作状态,可靠满足长时间高负荷运转之需求。

全钢一体式机床体,稳固扎实,运行平稳;简化客户安装工序,缩短安装调试时间。关键部件采用全德系零部件,高端配置,稳定性好,经久耐用。

履带式自动裁剪机

CONVEYOR CUTTING SYSTEM



伊士曼EagleTM履带式自动裁剪系统是一款高速、单层或低层数控自动裁剪系统。实际稳定裁剪速度高达1.5m/s,可24小时/天,7天/周无速度、精度损失高速运行;独特的重载刀具设计满足所有工业面料的切割要求;在长度方向裁剪没有限制,裁剪空间占用小。适合众多工业用纺织材料和复合材料的裁剪、打孔、标识等作业。如PVC、尼龙面料、乙烯基面料、帆布、膜材、玻璃纤维、碳纤维、预浸料等,广泛运用于航空航天、航海、风能发电、汽车内饰、家具、军事、帐篷膜结构和充气产品等领域。



卓越性能 精度保证 高效
重载焊接刚性结构,稳固扎实 嵌入式强大高流量真空系统,强劲吸附裁料 无铺料时间,直接由裁剪机吸附送料,高效且简化操作
重载刀头设计,健壮机头 高硬度单纤维聚氨酯传送带切割精准 裁剪长度方向无限制,减少接头,提升材料利用率
强大动力传送带系统 超硬、平整钢面真空腔保证切割表面平整 龙门梁配置液晶触摸屏,方向遥杆,操作更加便利
超硬、平整钢面真空腔系统 传送带预紧自动纠偏系统,输送精准 独立外置控制操作台,硬件信息一目了然,易维护
高硬度单纤维聚氨酯传送带 高精度伺服输送跟踪系统 裁剪控制软件操作简便,集成校准、诊断等功能
24小时/天无速度、精度损失运行 世界一流分布式伺服控制系统 运动过程独立软件,实时监控各轴运动和机器I/O信号



参数 PARAMETERS 规格 SPECIFICATIONS
裁剪宽度 Cutting Width * 1.8m(72in), 2.0m(78in), 2.4m(96in), 2.7m(108in) , 3.2(126in), 4.0m(156in),客户可定制
工作台长度 Cutting Table Length 4.8m(16ft),6.1m(20ft), 7.3m(24ft),客户可定制
切割精度 Cutting Accuracy * 0.4mm
最大切割速度 Max. Cutting Speed 1500mm/s (60 ips)
最大加速度 Max. Acceleration 1. 3G/s
最大切割厚度 Max. Cutting Height 6mm
可选刀具 Cutting Tools

圆刀、划刀、铳钻、标印笔、非接触标印系统,打标系统等

Round blade, Drag knife, Punch, Pen, Non-touch Inkjet Priting and Labeller system.

传动系统 Drive System

齿条齿轮副,X轴双驱

Rack and Pinion, Duo-Drive at X-axis

伺服系统 Servo System

分布式无刷电机伺服系统

Brushless motor Servo System

文件格式 File Format CMD, DXF, EPS, GBR, NST, CEI, CUT, GCODE等
真空泵功率 Vacuum Power * 10Hp
电源 Power Requirements * 控制台:380V/3Ph/50Hz,5. 4KVA
压缩空气 Compressed Air 干燥过滤 75-100psi @ 15scfm  /  5-6 Bar @ 0.42m3/min
噪音 Sound Level ≤75db
可选项 Options

非接触标印系统,打标系统,物料处理系统等

Non-touch Inkjet Priting system, Labeller system and Material Hangling system.



*   更多裁剪宽度、精度,真空吸附功率和电源规格等请咨询伊士曼。

    More addressable cutting width, accuracy, vacuum watts and power input please consult Eastman.

    规格变化,怒不另行通知 Specifications are subject to change without notice



硬件选项 Hardware Options 标识选项 Marking Options 刀具选项 Tool Head Options 物料处理 Material Handling

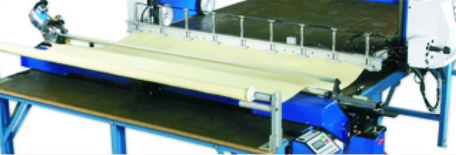

EasiHoldTM动态真空压缩系统快速、可靠切割松软材料,如泡沫塑料、海绵等。 EasiLabelTM打标系统,和裁剪同步进行。EasiMarkTM非接触式标识系统是伊士曼的创新设计,非常可靠使用在玻璃纤维及其他用常规的方法无法满足标印的材料上的标识工作。 伊士曼复材自动裁剪系统可自由装配各种型号的圆刀(round knife)、尖刀(drag knife )、槽口刀(notch)和打孔刀(punch)等,各刀头可独立工作或一起协同作业。 众多物料处理系统,提供客户诸多选择,显著提升裁剪效率。
